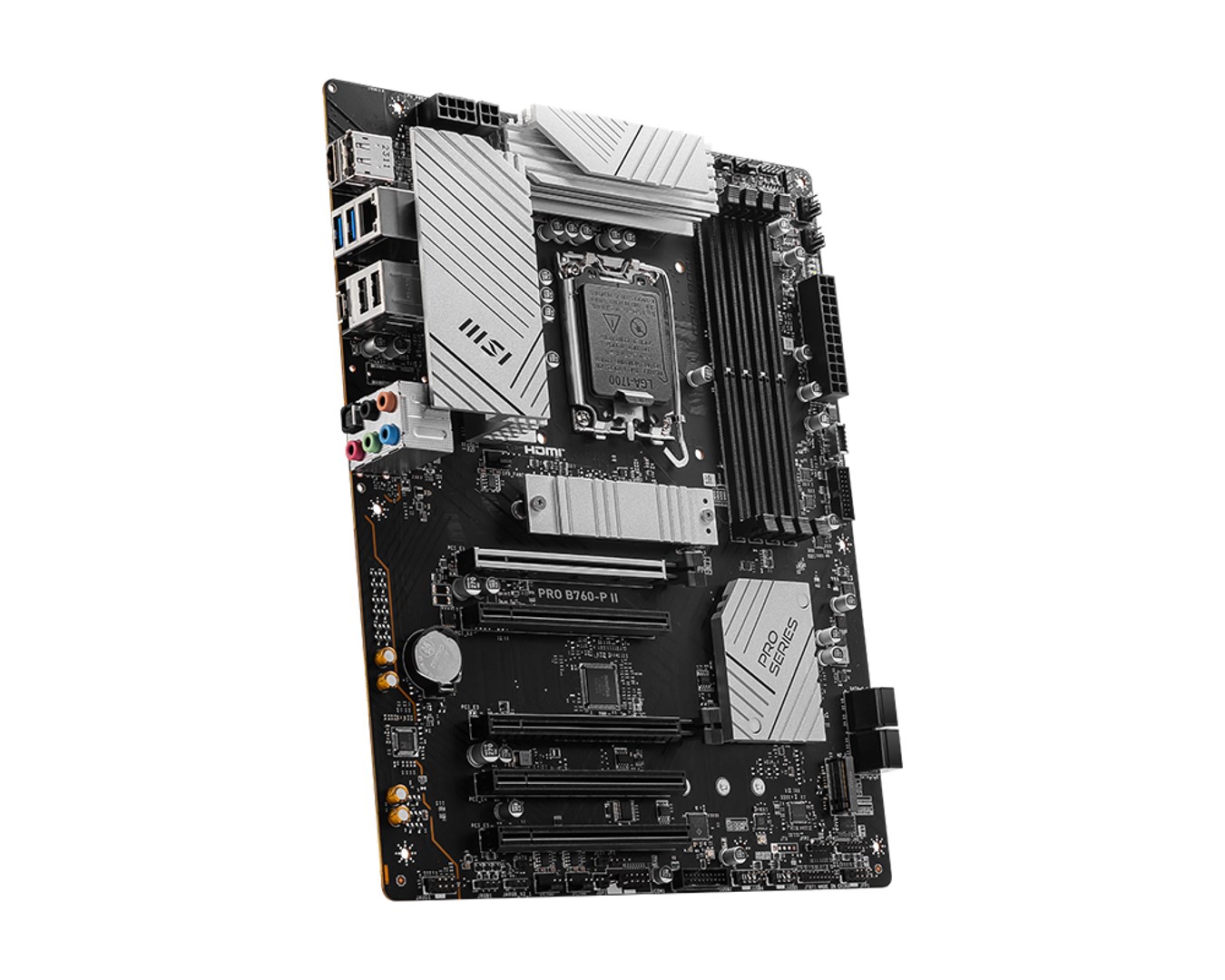

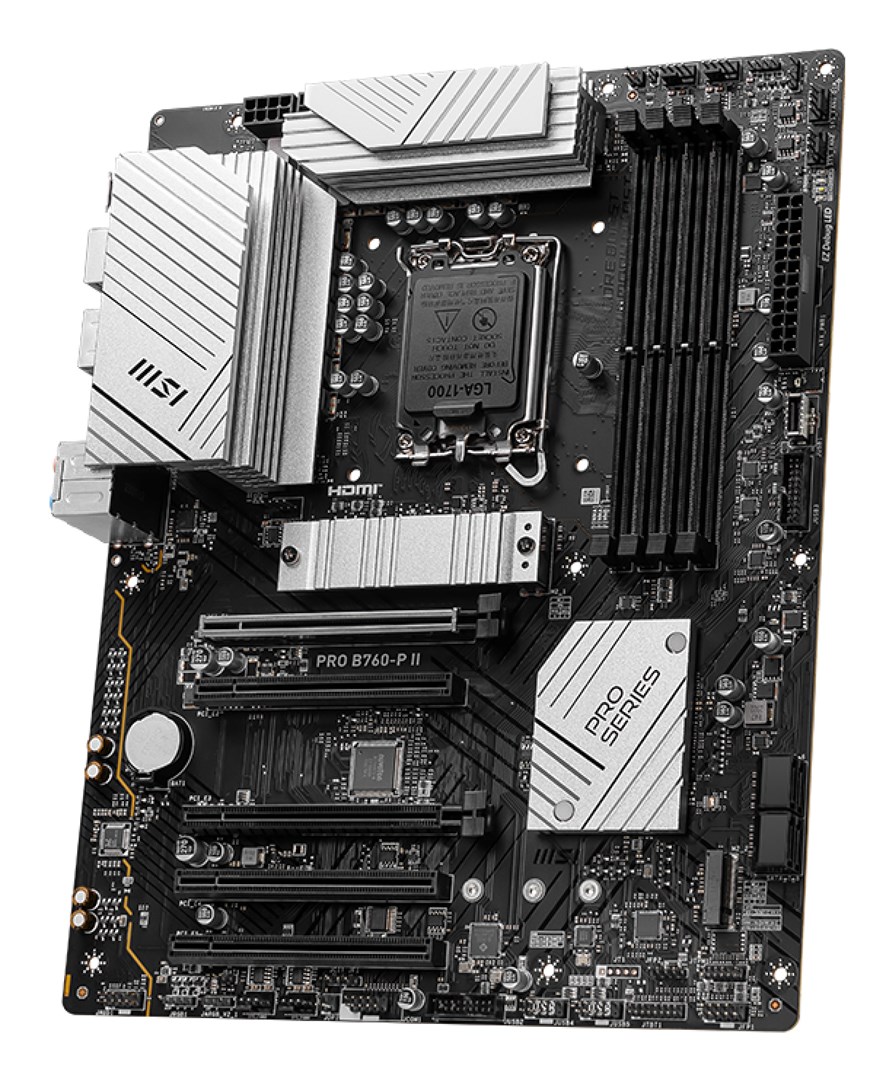

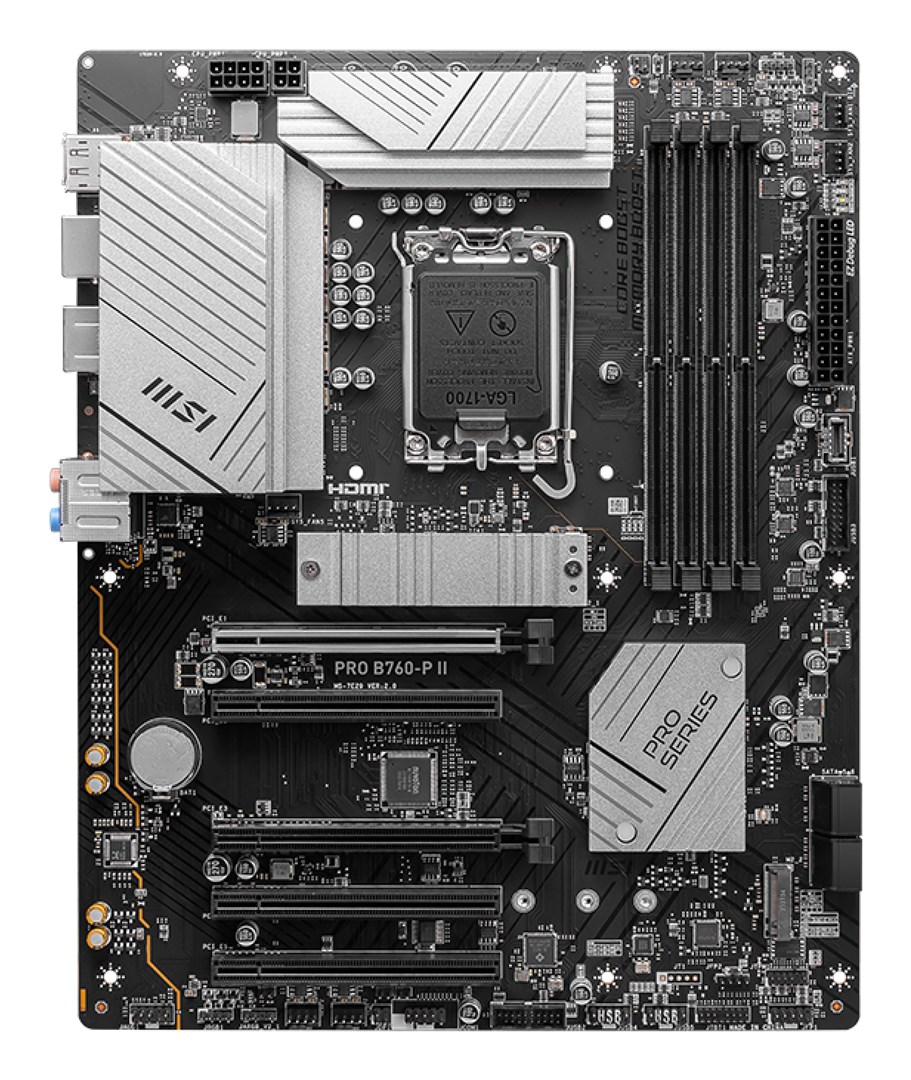

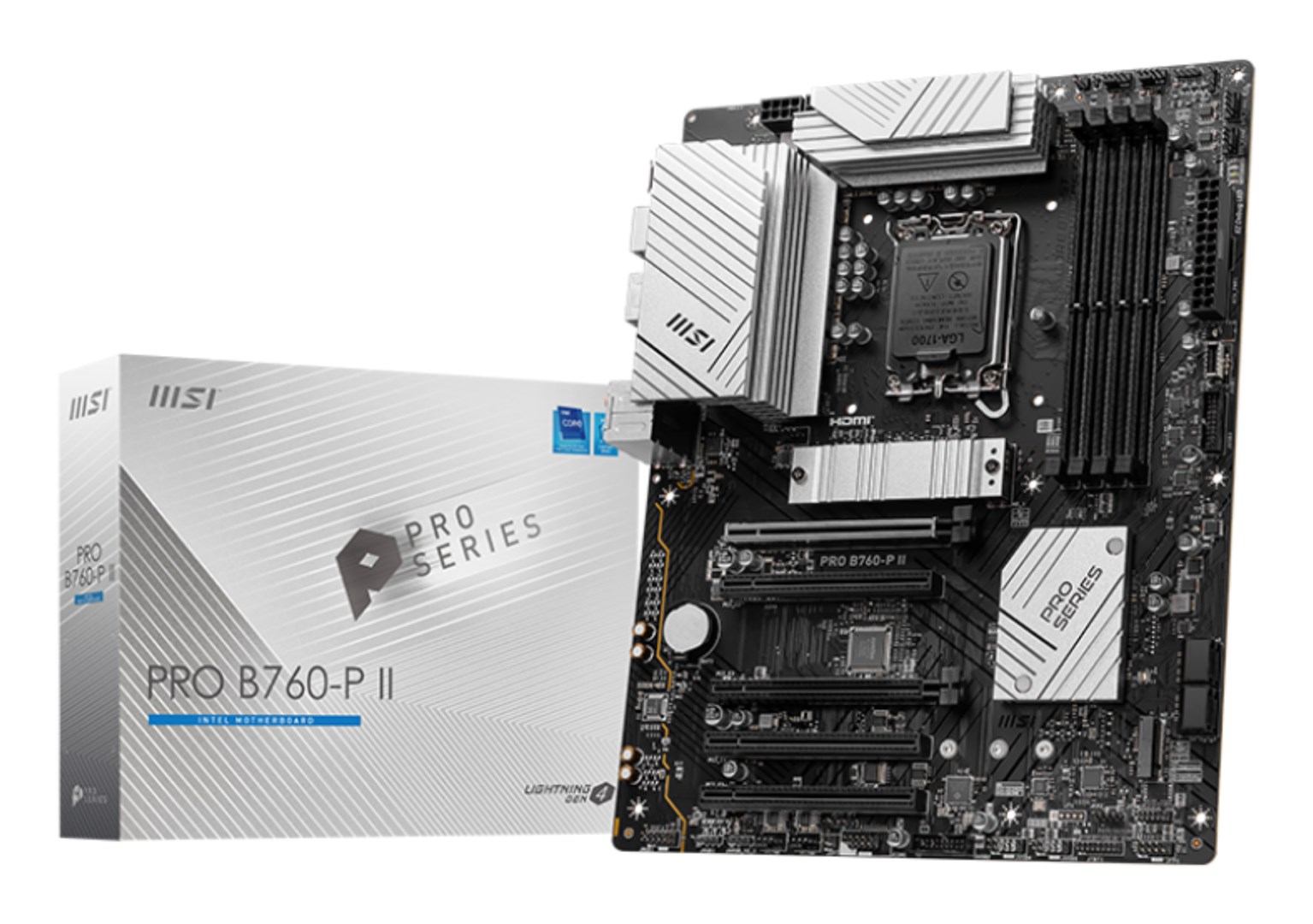

Płyta MSI PRO B760-P II /B760/DDR5/SATA3/M.2/USB3.1/PCIe4.0/s.1700/ATX

Parametry techniczne:

INFORMACJE PODSTAWOWE

• Format płyty: ATX
• Producent: MSI
• Opis ogólny: Płyta MSI PRO B760-P II
• Obsługiwane typy procesorów:
• Opakowanie: BOX
• Gniazdo procesora: Socket 1700
• Gniazdo zasilania: ATX (24-pin) + ATX12V (8-pin) + ATX12V (4-pin)

PAMIĘĆ

• Ilość złącz pamięci DDR5: 4
• Standard pamięci:

  - DDR5-4800

  - DDR5-5000

  - DDR5-5200

  - DDR5-5400

  - DDR5-5600

  - DDR5-5800 (OC)

  - DDR5-6000 (OC)

  - DDR5-6200 (OC)

  - DDR5-6400 (OC)

  - DDR5-6600 (OC)

  - DDR5-6800 (OC)

  - DDR5-7000+ (OC)

• Tryb pracy pamięci RAM: Dual Channel
• Uwagi do pamięci RAM:

  - Max. overclocking frequency:

  - - 1DPC 1R Max speed up to 7000+ MHz

  - - 1DPC 2R Max speed up to 6400+ MHz

  - - 2DPC 1R Max speed up to 6000+ MHz

  - - 2DPC 2R Max speed up to 5600+ MHz

  - Supports non-ECC, un-buffered memory

GRAFIKA

• Gniazda karty graficznej:

  - HDMI

  - DisplayPort

• Uwagi do karty graficznej:

  - Support HDMI™ 2.1, maximum resolution of 4K 60Hz

  - Support DP 1.4, maximum resolution of 4K 60Hz

  - Available only on processors featuring integrated graphics

  - Graphics specifications may vary depending on the CPU installed

DŹWIĘK

• Gniazda karty dźwiękowej:

  - Wewnętrzne gniazdo audio przedniego panelu

  - 5x Audio Jack

  - Wyjście optyczne S/PDIF

• Zintegrowana karta dźwiękowa: Realtek® ALC897 7.1-Channel High Definition Audio

ŁĄCZNOŚĆ / KOMUNIKACJA

• Port LAN: 1x 2,5 Gigabit LAN 100/1000/2500 Mb/s (Realtek® RTL8125BG)
• Port PS/2: Brak
• Port równoległy (LPT): Brak
• Port szeregowy (COM): 1x wewnętrzne gniazdo portu COM
• Port Wi-Fi: Nie

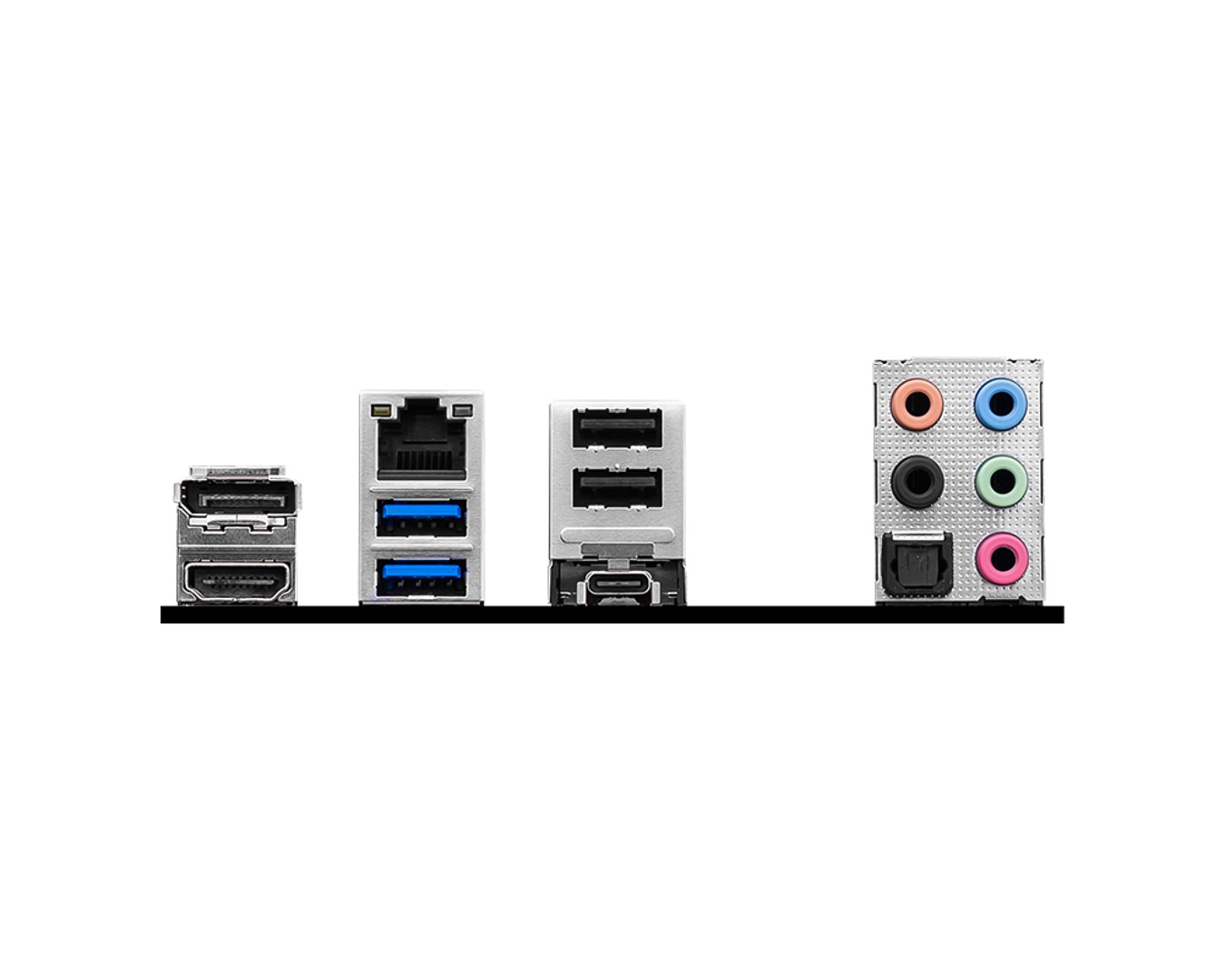

• Porty USB na panelu tylnym: 2x USB 2.0 + 2x USB 3.0 + 1x USB 3.1 Type-C
• Maksymalna ilość portów USB 2.0: 6
• Maksymalna ilość portów USB 3.x: 8
• Inne porty i gniazda:

  - CPU Fan

  - Pump Fan

  - 5x System Fan

  - 2x Front Panel

  - Złącze czujnika otwarcia obudowy

  - TBT connector

  - 2x Addressable V2 RGB LED connector

  - Gniazdo modułu TPM

  - 4x EZ Debug LED

• Gniazda USB na płycie głównej: 2x USB 2.0 (4 porty) + 2x USB 3.0 (4 porty) + 1x USB 3.0 Type-C (1 port)

TECHNICZNE

• Zintegrowany kontroler SATA: Chipset+CPU: 4x SATA III 6Gb/s - RAID 0,1,5,10 + 2x M.2

ZŁĄCZA

• Złącza PCI Express x16: 5

FIZYCZNE

• Wymiary [S x W] (mm): 243,84 x 243,84
• Maksymalna wielkość pamięci: 256 GB

BIOS

POZOSTAŁE PARAMETRY

• Wyposażenie dodatkowe:

  - SATA Cables, M.2 Screw / Standoff Set, EZ M.2 Clip, I/O Shield

  - European Union Regulatory Notice, Quick Installation Guide

• Informacje dodatkowe:

  - Support for Windows® 11 64-bit, Windows® 10 64-bit

  - Support TPM 2.0

• Uwagi do kontrolera SATA:

  - - M.2_1 Source (From CPU) supports up to PCIe 4.0 x4 ,

  - supports 2280/2260/2

  - - M.2_2 Source (From Chipset) supports up to PCIe 4.0 x4 ,

  - supports 2280/2260/2242 devices

• Uwagi do złącz PCI:

  - PCI_E1 Gen PCIe 4.0 supports up to x16 (From CPU)

  - PCI_E2 Gen PCIe 3.0 supports up to x1 (From Chipset)

  - PCI_E3 Gen PCIe 4.0 supports up to x4 (From Chipset)

  - PCI_E4 Gen PCIe 3.0 supports up to x1 (From Chipset)

  - PCI_E5 Gen PCIe 3.0 supports up to x1 (From Chipset)
